Sterowanie systemami grzewczymi
Systemy grzewcze to zespoły urządzeń i komponentów służących do wytwarzania, przekazywania oraz rozprowadzania energii cieplnej w celu utrzymania odpowiedniej temperatury w przestrzeniach i instalacjach, które wymagają ogrzewania.
Sterowanie systemami grzewczymi polega na zarządzaniu pracą urządzeń grzewczych oraz zapewnieniu odpowiedniej temperatury mediów procesowych, instalacji, zbiorników i rurociągów w systemach przemysłowych. Sterowanie systemem grzewczym obejmuje monitorowanie, regulację i kontrolę parametrów pracy systemu, takich jak temperatura, czas działania urządzeń grzewczych oraz zużycie energii. Bardziej zaawansowane termostaty monitorują również prądy i napięcia instalacji. Mają także szerokie możliwości informowania o alarmach dotyczących niskiej lub wysokiej temperatury, zbyt małego napięcia, zwarcia obwodu, awarii przewodu grzejnego lub czujnika temperatury.
Na wybór najbardziej odpowiedniego rozwiązania sterowania i monitorowania dla każdego projektu wpływa wiele czynników. Decyzja zależy od tego, czy system ma być sterowany na podstawie temperatury otoczenia czy temperatury powierzchni rur lub urządzeń. Najskuteczniejsze rozwiązania to najczęściej połączenie różnych technologii, które umożliwiają osiągnięcie równowagi między całkowitymi kosztami instalacji (TIC - Total Installed Cost) a długoterminowymi korzyściami związanymi z całym systemem zarządzania ciepłem oraz całkowitymi kosztami eksploatacji (TOC - Total Operating Cost) w czasie użytkowania zakładu.
Optymalny projekt i zastosowanie systemów grzewczych stanowi znaczącą szansę dla obiektów przemysłowych, aby zmniejszyć ślad energetyczny systemów ogrzewania. Przy użyciu dobrze zoptymalizowanego systemu oszczędność energii może sięgnąć 50%. Rozwiązanie musi być dopasowane indywidualnie do każdego zastosowania. Najlepsze rozwiązanie dla jednego obwodu, może nie być równie dobrą opcją dla innego w tym samym obiekcie. Ostatecznie skonfigurowany system może łączyć w sobie strategie dla różnych zastosowań. Istnieją trzy metody sterowania systemami grzewczymi.

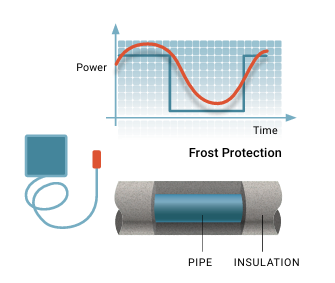

W tym przypadku wykorzystywany jest prosty algorytm włączania i wyłączania oparty na temperaturze otoczenia. Metoda ta jest bardziej energooszczędna niż samo sterowanie samoregulujące, ponieważ obieg grzewczy jest zasilany wyłącznie wtedy, gdy temperatura spadnie poniżej zadanego punktu. Urządzeniem sterującym może być mechaniczny/elektroniczny termostat lub sterownik elektroniczny umieszczony w szafie sterowniczej. Termostaty z pomiarem temperatury otoczenia są zwykle wystarczająco dokładne, aby stanowić ekonomiczne rozwiązanie dla większości zastosowań ochrony przed mrozem.

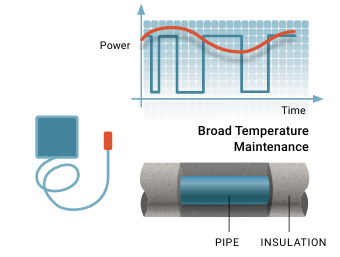

W tej metodzie wykorzystywany jest sterownik elektroniczny lub zaawansowany termostat, który wykrywa temperaturę otoczenia i stale dopasowuje dopływ ciepła do przewidywanego ubytku ciepła, który występuje w wyniku zmieniających się warunków otoczenia.
Wstępnie zaprogramowany algorytm oblicza czas cyklu, przez który obwody grzewcze będą zasilane, aby utrzymać pożądaną temperaturę. PASC (Programmable Advanced System Control) jest odpowiedni do wszystkich zastosowań kontrolowania temperatury. W porównaniu do sterowania przeznaczonym do tego czujnikiem powierzchniowym, zastosowanie PASC może znacznie zmniejszyć liczbę obwodów, ponieważ nie wymaga śledzenia drogi wymiany ciepłaa. Pomaga to obniżyć całkowity koszt instalacji projektu, jednocześnie zmniejszając zużycie energii.

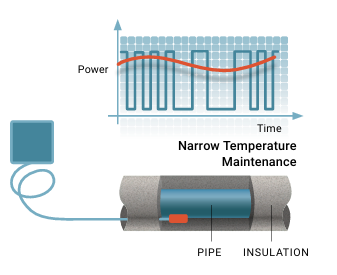

Metoda opiera się na pomiarze temperatury powierzchniowej rury, zbiornika lub urządzenia ogrzewanego. W tym przypadku do każdego obwodu grzewczego przeznaczany jest dedykowany termostat mechaniczny lub elektroniczny.. Jednostka sterująca zasila obwód grzewczy, gdy temperatura rury spadnie poniżej pożądanej temperatury utrzymania.
Pomiar temperatury bezpośrednio na ogrzewanej powierzchni oferuje najdokładniejszą kontrolę w przypadku aplikacji o konkretnym zakresie temperatur. Jest też najbardziej ekonomicznym rozwiązaniem pod względem zużycia energii.
Oferta produktów nVent RAYCHEM uzupełnia asortyment nVent o szeroką gamę różnych systemów do sterowania i monitorowania, szczególnie dostosowanych do zastosowań w zakresie elektrycznego ogrzewania powierzchni (EHT - Electrical Heat Tracing)). Systemy sterowania i monitorowania nVent RAYCHEM obejmują produkty od najprostszych i najbardziej ekonomicznych mechanicznych termostatów po innowacje w zakresie lokalnego sterowania i centralnego monitorowania.
Każdy z systemów sterowania nVent zapewnia inny poziom właściwości technicznych i odmienne korzyści, w zależności od wymagań procesu i liczby obwodów. Celem kontroli w elektrycznych instalacjach grzewczych może być:
Jako dystrybutor urządzeń do sterowania systemami grzewczymi od nVent dobierzemy odpowiednią metodę dla Twojego przedsiębiorstwa. Skontaktuj się ze specjalistami ASE ATEX i dowiedz się, jak skutecznie sterować systemami grzewczymi, aby utrzymać komfort cieplny i obniżyć koszty zużycia energii.
