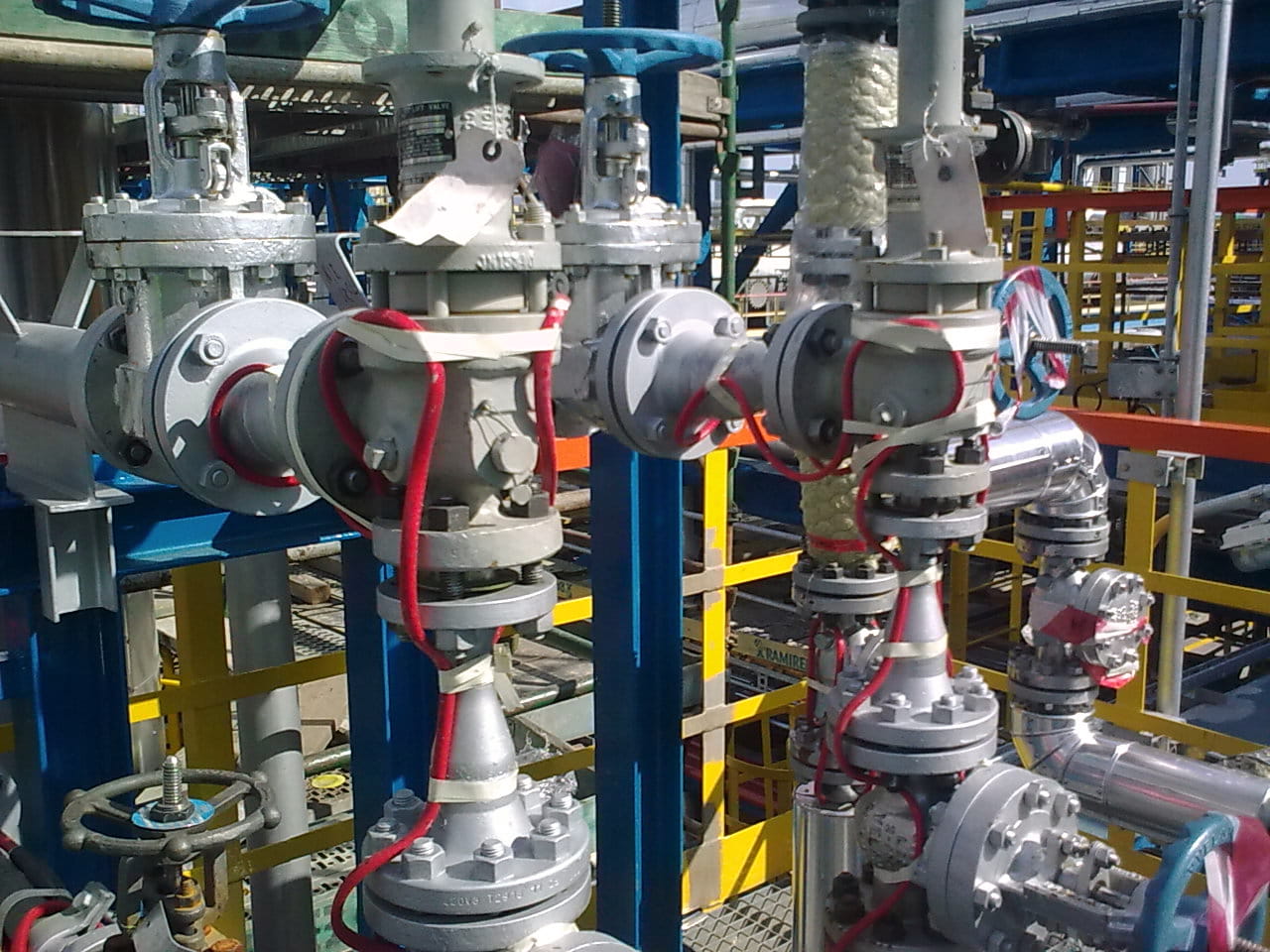

Od doboru kabla do jednostki sterującej: Kompletny system ogrzewania elektrycznego w aplikacjach Ex
Systemy ogrzewania elektrycznego stosowane w strefach zagrożonych wybuchem (Ex) wymagają kompleksowego podejścia projektowego, uwzględniającego klasyfikację stref, właściwości medium wybuchowego oraz wymagania normatywne. W odróżnieniu od standardowych instalacji przemysłowych wszystkie elementy instalacji muszą być odpowiednio dobrane do pracy w danej strefie i spełniać wymagania bezpieczeństwa określone w dyrektywach ATEX (2014/34/UE oraz 1999/92/WE) oraz normach z serii IEC 60079.
Kompletny system ogrzewania elektrycznego w strefach Ex obejmuje:
Bezpieczna i efektywna praca systemu w atmosferach wybuchowych jest możliwa wyłącznie przy zapewnieniu spójności całego układu, obejmującej właściwy dobór urządzeń, ich prawidłowy montaż oraz zgodność parametrów pracy z wymaganiami danej strefy zagrożenia wybuchem.
Jednostka sterująca Ex stanowi centralny element odpowiedzialny za sterowanie temperaturą oraz nadzór nad pracą całego systemu. Jej zadaniem jest załączanie i wyłączanie obwodów grzewczych w zależności od warunków procesowych oraz sygnałów pochodzących z czujników temperatury.
W nowoczesnych rozwiązaniach jednostki sterujące Ex umożliwiają obsługę wielu obwodów jednocześnie, co jest szczególnie istotne w rozbudowanych instalacjach przemysłowych. Dodatkowo oferują funkcje diagnostyczne – wykrywanie przerw w obwodach, monitorowanie aktualnego natężenia prądu, napięcia pracy czy sygnalizacja stanów alarmowych. Integracja z systemami nadrzędnymi (np. DCS lub SCADA) pozwala na centralne zarządzanie instalacją oraz optymalizację zużycia energii.
Dobór jednostki sterującej powinien uwzględniać m.in. klasę strefy Ex, liczbę i typ obwodów grzewczych, charakter pracy instalacji (ciągła lub cykliczna) oraz wymagania dotyczące redundancji i niezawodności.
Skuteczne sterowanie systemami grzewczymi Ex nie jest możliwe bez odpowiednio dobranych czujników. Najczęściej stosowane są czujniki rezystancyjne Pt100, które zapewniają wysoką dokładność pomiaru oraz stabilność w szerokim zakresie temperatur. Dzięki temu jednostka sterująca Ex może dynamicznie reagować na zmiany warunków procesowych i utrzymywać temperaturę na zadanym poziomie.
Uzupełnieniem systemu może być zastosowanie limiterów, które pełnią funkcję zabezpieczającą. Ich zadaniem jest odłączenie zasilania w przypadku przekroczenia dopuszczalnej temperatury, co chroni zarówno instalację, jak i otoczenie przed przegrzaniem. W wielu aplikacjach stosuje się oba rozwiązania jednocześnie – Pt100 do regulacji oraz limiter jako niezależne zabezpieczenie.
Podczas doboru należy uwzględnić długość przewodów, sposób montażu, czas reakcji czujnika oraz kompatybilność z jednostką sterującą Ex. W aplikacjach krytycznych często stosuje się redundancję pomiarową, zwiększając niezawodność systemu.
Istotnym elementem każdego systemu grzewczego są punkty przyłączeniowe, w których łączone są przewody zasilające, grzewcze i sygnałowe. W strefach Ex funkcję tę pełnią skrzynki przyłączeniowe Ex, które zapewniają odpowiedni poziom ochrony przeciwwybuchowej oraz odporność na warunki środowiskowe.
Poprawne zaprojektowanie i wykonanie połączeń minimalizuje ryzyko powstawania iskier, spadków napięcia oraz awarii mechanicznych, które mogłyby wpłynąć na bezpieczeństwo całego systemu.
W zaawansowanych systemach ogrzewania elektrycznego, szczególnie przy zastosowaniu kabli samoregulujących lub dużych mocy grzewczych, istotnym zjawiskiem jest prąd rozruchowy (Inrush). W momencie załączenia instalacji może on wielokrotnie przekraczać prąd znamionowy, co stanowi obciążenie dla infrastruktury zasilającej.
Nieuwzględnienie tego zjawiska na etapie projektowania może prowadzić do nieprawidłowej pracy zabezpieczeń, spadków napięcia, a nawet uszkodzenia komponentów. Aby ograniczyć prąd rozruchowy (Inrush), stosuje się m.in.:
Uwzględnienie prądów rozruchowych jest szczególnie ważne w instalacjach o dużej liczbie obwodów grzewczych oraz w systemach pracujących w niskich temperaturach, gdzie wartości Inrush są najwyższe.
Projektowanie systemu ogrzewania elektrycznego w strefach zagrożonych wybuchem powinno być traktowane jako proces całościowy, a nie dobór pojedynczych komponentów. Kluczowe znaczenie ma analiza warunków pracy, w tym klasyfikacji strefy Ex, temperatury otoczenia, charakterystyki ogrzewanego obiektu oraz wymaganej mocy grzewczej.
Na tej podstawie dobiera się odpowiednie kable grzewcze, jednostkę sterującą Ex, oraz inne komponenty systemu grzewczego. Dobrą praktyką jest projektowanie systemu w sposób modularny, co ułatwia jego rozbudowę oraz serwisowanie. W aplikacjach krytycznych należy rozważyć redundancję wybranych elementów oraz zapewnić możliwość szybkiej diagnostyki i lokalizacji usterek.
Każdy element systemu grzewczego stosowanego w strefach Ex musi być odpowiednio certyfikowany i udokumentowany. Dotyczy to zarówno jednostki sterującej Ex, jak i czujników, skrzynek przyłączeniowych, oraz przewodów.
Dokumentacja techniczna powinna zawierać informacje o parametrach elektrycznych, technologicznych klasie temperaturowej, typie ochrony przeciwwybuchowej oraz warunkach montażu i eksploatacji. Na jej podstawie projektant może zweryfikować zgodność systemu z wymaganiami normatywnymi oraz dobrać odpowiednie rozwiązania dla danej aplikacji.
Stosowanie certyfikowanego osprzętu minimalizuje ryzyko błędów projektowych i wykonawczych oraz stanowi podstawę do przeprowadzenia odbiorów technicznych i późniejszej eksploatacji instalacji.
Kompletny system ogrzewania elektrycznego w strefach zagrożonych wybuchem to złożony układ, w którym wszystkie elementy muszą ze sobą współpracować w sposób spójny i bezpieczny, tworząc funkcjonalną całość. Kluczowe znaczenie ma właściwy dobór komponentów, ich zgodność z wymaganiami ATEX i IECEx oraz przemyślane projektowanie całego systemu. Uwzględnienie takich aspektów jak Inrush, kompatybilność urządzeń, modularność oraz możliwość diagnostyki pozwala nie tylko zwiększyć bezpieczeństwo, ale również zoptymalizować koszty eksploatacji i utrzymania instalacji.
Dzięki temu system ogrzewania elektrycznego w aplikacjach Ex może działać niezawodnie przez długi czas, zapewniając stabilne warunki procesowe i minimalizując ryzyko wystąpienia niebezpiecznych zdarzeń.
