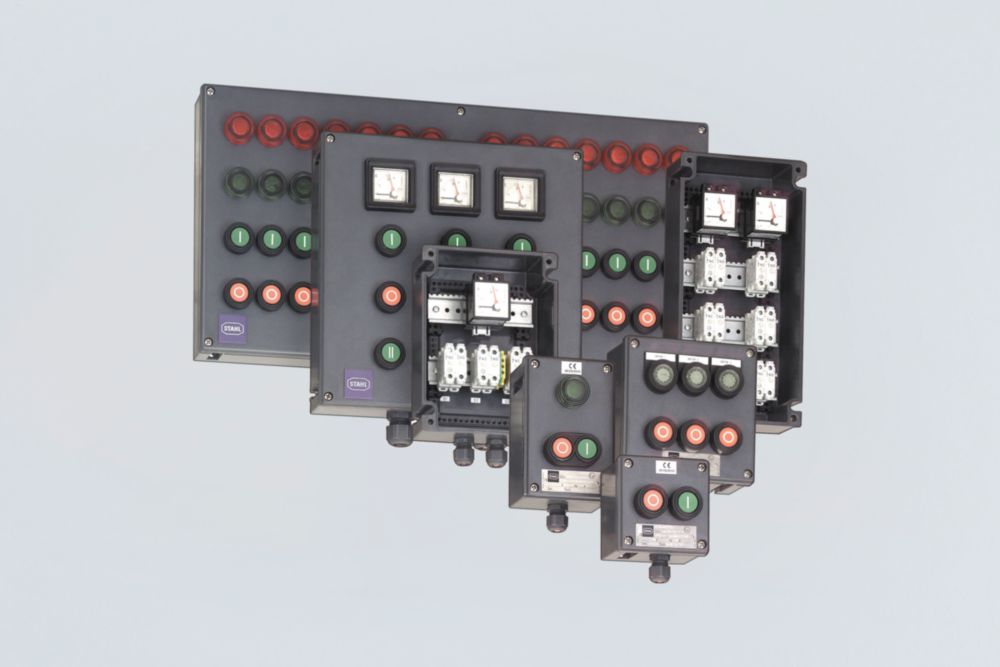

Puszki elektryczne łączeniowe – kluczowy element instalacji elektrycznej
Puszki elektryczne łączeniowe są stosowane w instalacjach elektrycznych jako elementy służące do realizacji połączeń, podziału obwodów a także organizacji oraz zabezpieczenia przewodów. Ich zadaniem jest ochrona styków przed czynnikami zewnętrznymi oraz umożliwienie dostępu w celu konserwacji lub modernizacji instalacji. Dostępność różnych wariantów konstrukcyjnych umożliwia ich dopasowanie do specyficznych warunków eksploatacji (wilgotność, obecność pyłu, czy strefa zagrożenia wybuchem).
Puszka elektryczna łączeniowa to element wykorzystywany w instalacjach elektrycznych do łączenia przewodów, zapewniając nie tylko fizyczną ochronę połączeń, ale również umożliwiając łatwy dostęp do nich w razie potrzeby konserwacji lub modyfikacji instalacji. Puszki te mogą być wyposażone w różne typy złącz: od klasycznych zacisków śrubowych po szybkozłączki i puszki łączeniowe z terminalami, które zapewniają szybki montaż i niezawodne połączenie przewodów, szczególnie w aplikacjach wymagających wysokiej odporności na wibracje czy zmiany temperatury.
Puszki elektryczne znajdują zastosowanie zarówno w instalacjach niskonapięciowych w budownictwie mieszkaniowym, jak i w instalacjach przemysłowych, gdzie wymagane jest spełnienie określonych klas szczelności (np. IP65–IP67) oraz odporności chemicznej i mechanicznej. W środowiskach o podwyższonej wilgotności, zapyleniu lub obecności substancji agresywnych chemicznie, puszki te pełnią funkcję osłony zabezpieczającej połączenia elektryczne przed degradacją eksploatacyjną i uszkodzeniami.
Puszki elektryczne przeciwwybuchowe to rozwiązanie dedykowane do stosowania w strefach, gdzie istnieje ryzyko wybuchu gazów lub pyłów i ich mieszanin. Takie środowiska wymagają szczególnej ochrony przed iskrzeniem, które mogłoby doprowadzić do zapłonu. W tym kontekście kluczowe znaczenie ma dobór odpowiedniej konstrukcji obudowy zgodnej z wymogami normy PN-EN 60079 – w zależności od strefy zagrożenia może być to np. ochrona typu „Ex d” (ognioszczelna), „Ex e” (zwiększone bezpieczeństwo) lub „Ex i” (iskrobezpieczna).
Puszka elektryczna przeciwwybuchowa (często nazywana puszką ex) umożliwia bezpieczne łączenie przewodów w strefach zagrożonych wybuchem, zgodnie z wymaganiami normy PN-EN 60079, zapewniając minimalizację ryzyka powstawania iskrzeń, które mogłyby zainicjować zapłon mieszanki gazu lub pyłów.
Puszki elektryczne Ex dostępne w naszej ofercie spełniają wymagania międzynarodowych norm i przepisów - ATEX IECEx, które precyzyjnie określają wymagania dotyczące urządzeń i systemów stosowanych w obszarach zagrożonych wybuchem. Puszki elektryczne Ex firmy Stahl charakteryzują się obudową ognioszczelną, która w przypadku wewnętrznej eksplozji gazu zapobiega przedostaniu się płomienia do atmosfery zewnętrznej. Obudowy wykonane są z materiałów o wysokiej odporności chemicznej, a ich uszczelnienia i przepusty kablowe zapewniają szczelność zgodnie z normą IEC 60529 – w zależności od modelu, najczęściej w klasie IP66 lub IP67, co chroni przed wnikaniem pyłu oraz silnym strumieniem wody lub krótkotrwałym zanurzeniem.
Przewody podłącza się do nich za pomocą terminali śrubowych lub sprężynowych, które muszą spełniać wymagania dotyczące odporności na temperaturę. Terminale te zapewniają pewne i trwałe połączenie elektryczne oraz ułatwiają rozdział i organizację obwodów wewnątrz puszki.
Puszki elektryczne łączeniowe przeciwwybuchowe wykorzystywane są głównie w branżach takich jak petrochemia, przemysł chemiczny, górnictwo czy energetyka, gdzie występuje podwyższone ryzyko wybuchu. Dzięki swojej konstrukcji, zapewniają one maksymalne bezpieczeństwo przy realizacji połączeń elektrycznych.
W instalacjach przemysłowych, zwłaszcza w branżach takich jak górnictwo, przemysł chemiczny czy naftowy, puszki elektryczne łączeniowe muszą spełniać wysokie standardy bezpieczeństwa. Puszki łączeniowe natynkowe oraz przeciwwybuchowe stanowią podstawowy element w systemach ochrony przed iskrzeniem i wybuchem, które mogą wystąpić w trudnych warunkach pracy.
Dzięki zastosowaniu odpowiednich materiałów, takich jak poliester wzmacniany włóknem szklanym (GRP), stal nierdzewna czy tworzywa sztuczne wysokiej jakości, puszki elektryczne oferują wysoką odporność na niekorzystne warunki zewnętrzne, w tym działanie wilgoci, chemikaliów, promieniowania UV oraz uszkodzenia mechaniczne.
W wielu aplikacjach wykorzystuje się puszki łączeniowe z terminalami, które umożliwiają estetyczny i bezpieczny montaż przewodów jedno- oraz wielożyłowych. Terminale mogą być jedno- lub wielopolowe i są dostępne w różnych przekrojach znamionowych – np. od 2,5 mm² do 250 mm² – co pozwala dopasować je do obciążenia prądowego i rodzaju instalacji.
Puszki elektryczne łączeniowe, w tym puszki elektryczne przeciwwybuchowe, puszki elektryczne Ex, czy puszki łączeniowe natynkowe, stanowią nieodzowny element wielu instalacji elektrycznych. Oferują one szeroki zakres zastosowań w różnych środowiskach, zapewniając bezpieczeństwo, wygodę montażu oraz ochronę połączeń elektrycznych. Wybór odpowiedniego rodzaju puszki elektrycznej powinien być oparty na analizie warunków środowiskowych, rodzaju obciążenia prądowego oraz klasy ochrony wymaganej przez projekt.
W środowiskach przemysłowych, gdzie występuje ryzyko eksplozji, puszki elektryczne przeciwwybuchowe są kluczowym elementem zapewniającym bezpieczeństwo pracy. W obiektach, gdzie liczy się łatwość montażu i dostępność, są powszechnie stosowane puszki łączeniowe natynkowe. Z kolei rozwiązania z zaciskami śrubowymi lub terminalami zapewniają trwałe i niezawodne połączenia, co jest istotne zarówno w przemyśle, jak i w budownictwie mieszkaniowym.
