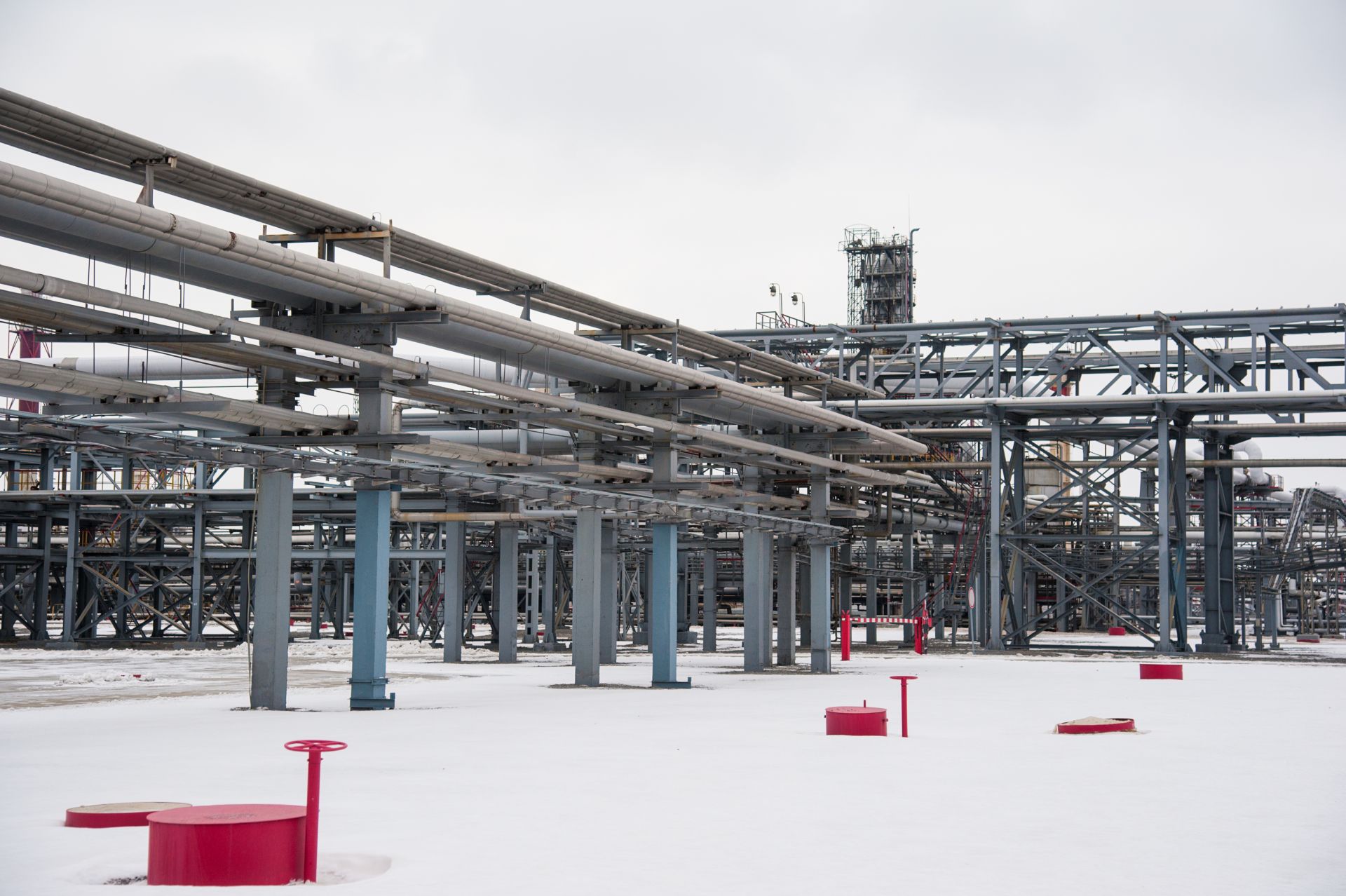

Ochrona przed zamarzaniem rurociągów w przemyśle
Ogrzewanie rurociągówNiskie temperatury mogą doprowadzić do zatrzymania procesu technologicznego, uszkodzić armaturę oraz wygenerować kosztowne przestoje instalacji. Odpowiednio dobrany system przeciwzamarzaniowy chroni rurociągi, zawory i instalacje technologiczne przed skutkami mrozu, zapewniając ciągłość pracy zakładu również zimą.
ASE ATEX projektuje, dostarcza i wdraża kompletne systemy elektrycznego ogrzewania rurociągów dla instalacji przemysłowych – zarówno w standardowych aplikacjach, jak i w strefach zagrożonych wybuchem ATEX.
Zapobieganie zamarzaniu medium i nieplanowanym przestojom instalacji.
Sterowanie pracą systemu pozwala ograniczyć zużycie energii wyłącznie do momentów, gdy ogrzewanie jest rzeczywiście potrzebne.
Ochrona zaworów, armatury oraz rurociągów przed uszkodzeniami wywołanymi przez niską temperaturę.

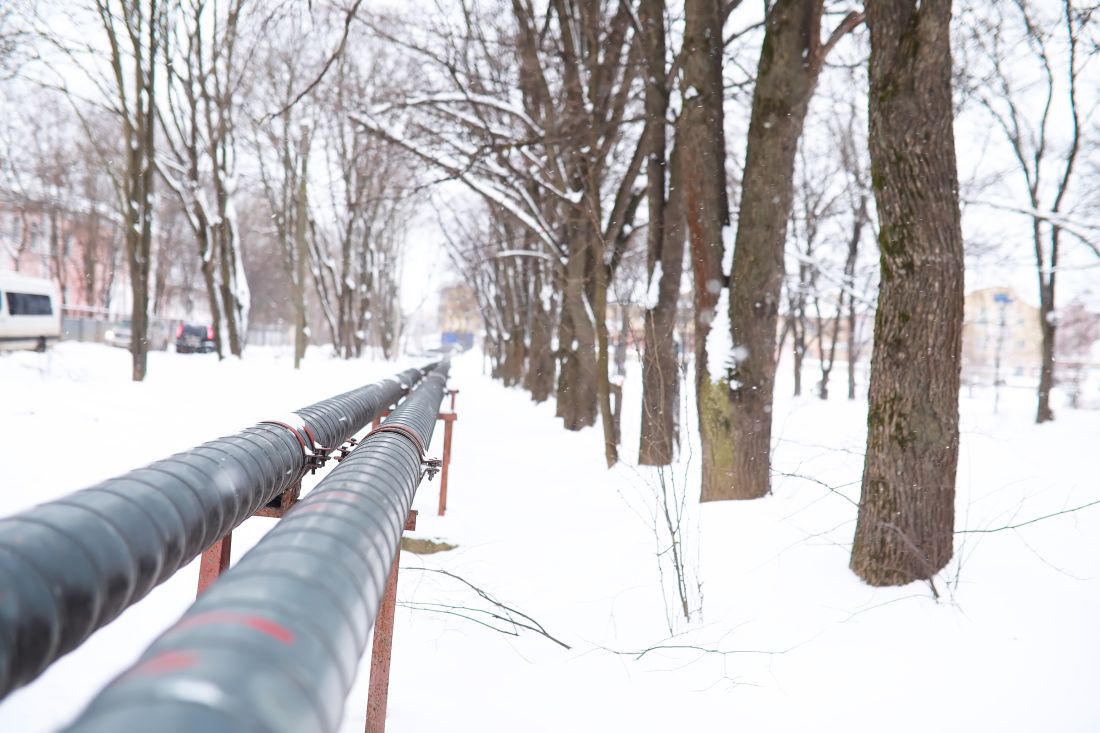

Zamarzanie rurociągów to jeden z najczęstszych problemów występujących w okresie jesienno-zimowym w zakładach przemysłowych. Gdy temperatura otoczenia spada poniżej punktu zamarzania medium, instalacja może utracić drożność, a zawory i armatura przestają działać prawidłowo.
W efekcie nawet lokalny problem może doprowadzić do zatrzymania procesu technologicznego, awarii instalacji oraz nieplanowanych kosztów utrzymania ruchu. Źródłem problemu jest najczęściej niewystarczająca izolacja lub brak systemu elektrycznego ogrzewania rurociągów.
Pierwsze problemy z pracą instalacji mogą wystąpić już przy temperaturach nieznacznie poniżej 0°C. Szczególnie narażone są odcinki rurociągów prowadzone na otwartych przestrzeniach wystawionych na działanie wiatru, zawory, króćce, kołnierze oraz miejsca o zwiększonych stratach ciepła.
Ochrona rurociągów przed zamarzaniem polega na kompensowaniu strat ciepła, które występują podczas eksploatacji instalacji w niskich temperaturach. Odpowiednio dobrany elektryczny system grzewczy utrzymuje temperaturę rurociągu powyżej punktu zamarzania medium, zapobiegając utracie drożności instalacji oraz uszkodzeniom armatury.
Skuteczność rozwiązania zależy nie tylko od zastosowanego przewodu grzewczego, ale również od właściwego doboru mocy, sposobu sterowania, izolacji cieplnej oraz warunków pracy instalacji. To właśnie dlatego każdy system powinien być projektowany indywidualnie, z uwzględnieniem parametrów konkretnej aplikacji.
Elektryczny system grzewczy dostarcza ilość ciepła niezbędną do skompensowania strat cieplnych rurociągu, utrzymując temperaturę medium powyżej punktu zamarzania.
Przewody grzewcze odpowiadają za dostarczenie energii cieplnej kompensującego straty cieplne rurociągu. W aplikacjach przeciwzamarzaniowych najczęściej stosuje się przewody samoregulujące, które dostosowują moc grzewczą do lokalnej temperatury, ograniczając ryzyko przegrzania instalacji.
Układ sterowania odpowiada za załączanie i wyłączanie ogrzewania. W zależności od wymagań aplikacji może wykorzystywać pomiar temperatury otoczenia lub temperatury rurociągu. Odpowiednio dobrane sterowanie zwiększa efektywność energetyczną systemu i ogranicza czas jego pracy.
Czujniki monitorują warunki pracy instalacji i przekazują informacje do sterownika. Ich lokalizacja oraz sposób działania mają bezpośredni wpływ na poprawność pracy całego systemu grzewczego.
Kompletny system obejmuje również zestawy przyłączeniowe, zakończenia przewodów, elementy mocujące oraz oznakowanie instalacji. Zastosowanie odpowiednich akcesoriów wpływa na trwałość oraz bezpieczeństwo eksploatacji systemu.

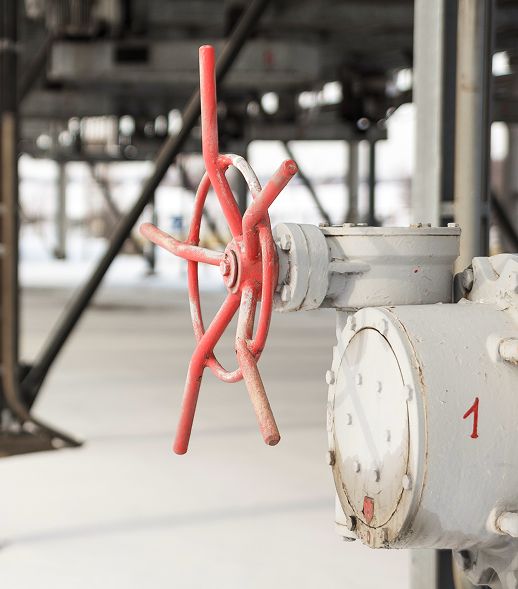

Dobór systemu przeciwzamarzaniowego powinien być poprzedzony analizą warunków pracy instalacji. Nawet podobne rurociągi mogą wymagać zastosowania różnych przewodów grzewczych, mocy oraz sposobów sterowania. Dlatego podstawą prawidłowego projektu jest zebranie najważniejszych danych technicznych dotyczących instalacji, medium oraz warunków eksploatacji.
Dopiero na ich podstawie można dobrać rozwiązanie zapewniające skuteczną ochronę przed zamarzaniem i racjonalne zużycie energii. Skuteczność systemu ochrony przed zamarzaniem zależy przede wszystkim od prawidłowego doboru rozwiązania do warunków pracy instalacji.
Każda instalacja wymaga indywidualnej analizy
Nie istnieje uniwersalne rozwiązanie odpowiednie dla wszystkich rurociągów. Dwa pozornie podobne odcinki instalacji mogą wymagać zastosowania różnych przewodów grzewczych, odmiennego sposobu sterowania lub dodatkowego ogrzewania elementów takich jak zawory, kołnierze czy podpory. Dlatego proces doboru zawsze rozpoczyna się od zebrania danych technicznych i analizy warunków pracy instalacji.
Podczas przygotowania doboru inżynierowie ASE ATEX analizują parametry techniczne rurociągu oraz warunki jego pracy. Najważniejsze informacje obejmują:
Ten sam system grzewczy może pracować w różny sposób w zależności od zastosowanej metody sterowania. To właśnie sposób sterowania decyduje o czasie pracy przewodów grzewczych, ilości dostarczanej energii oraz kosztach eksploatacji całej instalacji. Dobór odpowiedniej metody powinien uwzględniać charakter pracy rurociągu, wymagania procesu technologicznego oraz oczekiwany poziom efektywności energetycznej.
Zanim przejdziemy do sposobów sterowania, warto podkreślić, że zużycie energii przez system ogrzewania rurociągów zależy od wielu czynników. Są to przede wszystkim:
Nowoczesny system przeciwzamarzaniowy rurociągów powinien nie tylko chronić instalację przed skutkami niskich temperatur, ale również ograniczać czas pracy ogrzewania do niezbędnego minimum. W praktyce przemysłowej stosuje się kilka metod sterowania elektrycznymi systemami ogrzewania rurociągów. Dobór odpowiedniej metody zależy od charakterystyki instalacji oraz oczekiwanego poziomu kontroli nad pracą systemu.
Najprostszym rozwiązaniem, dostępnym wyłącznie w przypadku przewodów samoregulujących, jest zasilanie przewodów grzewczych przez cały okres niskich temperatur, bez automatycznej regulacji. Oznacza to ciągłą pracę systemu niezależnie od rzeczywistych warunków otoczenia.
Czujnik temperatury mierzy temperaturę powietrza w pobliżu instalacji. Gdy temperatura spadnie poniżej zadanej wartości, sterownik uruchamia system grzewczy dla całego obwodu.
Czujnik mierzy temperaturę powierzchni rurociągu. Ogrzewanie uruchamiane jest wtedy, gdy temperatura instalacji spadnie poniżej zadanej wartości. W porównaniu z pomiarem temperatury otoczenia rozwiązanie to zapewnia dokładniejszą kontrolę pracy systemu i pozwala lepiej dopasować ilość dostarczanej energii do rzeczywistych potrzeb instalacji.
System analizuje temperaturę otoczenia i proporcjonalnie reguluje ilość energii dostarczanej do przewodów grzewczych. W przeciwieństwie do klasycznego sterowania typu ON/OFF nie pracuje wyłącznie w trybie włącz/wyłącz, lecz dostosowuje moc do aktualnych warunków. Dzięki temu możliwe jest dalsze ograniczenie zużycia energii przy zachowaniu skutecznej ochrony instalacji przed zamarzaniem.

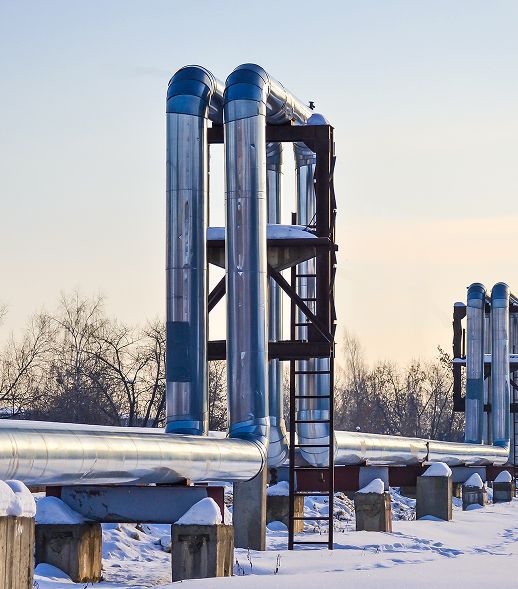

Wdrożenie systemu ochrony przed zamarzaniem to proces inżynierski, który rozpoczyna się na długo przed montażem przewodów grzewczych. Każda instalacja wymaga analizy technicznej, doboru odpowiedniego rozwiązania oraz przygotowania projektu uwzględniającego warunki pracy, wymagania procesu technologicznego i obowiązujące normy.
Dopiero właściwie zaplanowany i zrealizowany proces pozwala zapewnić skuteczną ochronę przed zamarzaniem, niezawodną pracę instalacji oraz optymalną efektywność energetyczną.
Każdy projekt rozpoczyna się od analizy warunków pracy instalacji oraz określenia wymagań procesu technologicznego.
Na podstawie dokumentacji technicznej lub wizji lokalnej kompletowane są informacje niezbędne do przygotowania projektu.
Na podstawie zebranych danych dobierane są przewody grzewcze, metoda sterowania oraz pozostałe elementy systemu.
Po przygotowaniu doboru określany jest zakres prac.
Montaż wykonywany jest zgodnie z dokumentacją projektową oraz wytycznymi producenta.
Po zakończeniu montażu wykonywane są pomiary elektryczne oraz kontrola poprawności działania wszystkich elementów systemu.
Skuteczność systemu ochrony przed zamarzaniem zależy od całego procesu realizacji – od poprawnej analizy aplikacji, przez właściwy dobór komponentów, aż po montaż i uruchomienie instalacji. Nawet najlepiej dobrane przewody grzewcze nie zapewnią oczekiwanych efektów, jeśli sposób ich montażu, lokalizacja czujników temperatury lub konfiguracja układu sterowania nie będą zgodne z założeniami projektu.
Prawidłowo zaprojektowany i wykonany system grzewczy zapewnia równomierne ogrzewanie instalacji, skuteczną ochronę przed zamarzaniem oraz zakładaną efektywność energetyczną przez cały okres eksploatacji.

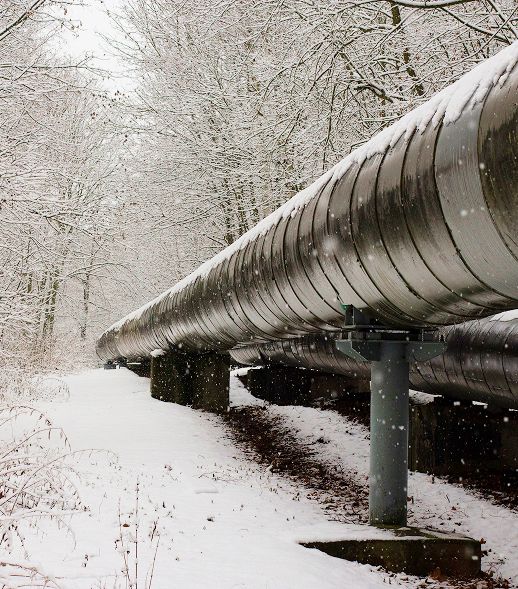

Efektem prawidłowo przeprowadzonego procesu wdrożenia jest:

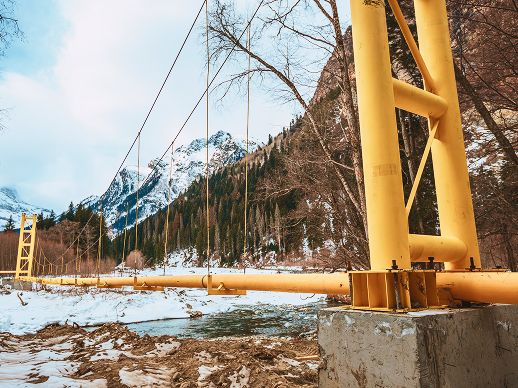

Elektryczne systemy ochrony przed zamarzaniem znajdują zastosowanie wszędzie tam, gdzie niska temperatura może zakłócić pracę instalacji technologicznej.
Chronią nie tylko rurociągi, ale również armaturę, pompy oraz urządzenia procesowe, zapewniając ciągłość pracy instalacji i ograniczając ryzyko kosztownych przestojów.
Zapobieganie zamarzaniu medium oraz utracie drożności instalacji.

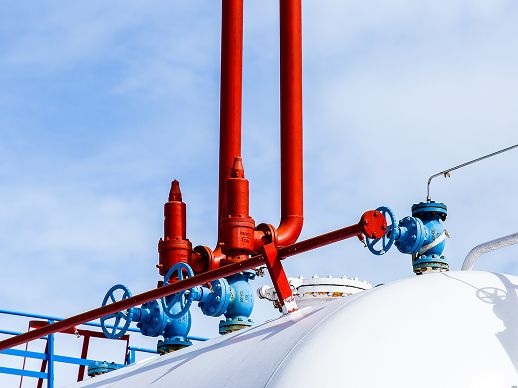

Ochrona zaworów, zasuw, przepustnic i elementów odcinających przed zablokowaniem wskutek niskiej temperatury.
Ogrzewanie miejsc o zwiększonych stratach ciepła wymagających dodatkowego zabezpieczenia.
Zabezpieczenie korpusów pomp oraz krótkich odcinków przyłączeniowych przed zamarzaniem medium.
Ochrona przepływomierzy, czujników, analizatorów oraz pozostałej aparatury kontrolno-pomiarowej.
Utrzymanie drożności elementów instalacji szczególnie narażonych na wychłodzenie.
Największe straty ciepła występują w miejscach zmian geometrii instalacji. Dlatego podczas projektowania systemu ochrony przed zamarzaniem uwzględnia się nie tylko proste odcinki rurociągów, ale również zawory, kołnierze, podpory, pompy oraz aparaturę kontrolno-pomiarową. Właśnie te elementy najczęściej wymagają zwiększonej ilości mocy grzewczej i odpowiedniego prowadzenia przewodów grzewczych.
System ochrony przed zamarzaniem wykorzystuje elektryczne przewody grzewcze montowane na powierzchni rurociągu pod warstwą izolacji cieplnej. Zadaniem systemu jest kompensacja strat ciepła i utrzymanie temperatury instalacji powyżej punktu zamarzania medium. Pracą przewodów steruje układ regulacji, który uruchamia ogrzewanie wyłącznie wtedy, gdy wymagają tego warunki pracy instalacji.
Do prawidłowego doboru niezbędne są m.in. długość i średnica rurociągu, materiał wykonania, rodzaj oraz grubość izolacji, temperatura medium, minimalna temperatura otoczenia, lokalizacja instalacji, obecność armatury oraz wymagania dotyczące stref zagrożonych wybuchem. Na podstawie tych danych dobierane są przewody grzewcze, sposób sterowania oraz pozostałe elementy systemu. Wszystkie dane możesz również pobrać w formie pliku tutaj.
Tak. Przewody grzewcze samoregulujące mogą pracować bez automatycznego sterowania, jednak oznacza to ich ciągłe zasilanie przez cały okres eksploatacji w sezonie zimowym. Rozwiązanie takie jest najprostsze, ale jednocześnie prowadzi do najwyższego zużycia energii i nie wykorzystuje potencjału nowoczesnych systemów grzewczych. Dlatego w większości instalacji przemysłowych zaleca się stosowanie odpowiednio dobranego układu sterowania.
Tak. Chociaż przewody samoregulujące automatycznie dostosowują moc grzewczą do lokalnej temperatury, zastosowanie odpowiedniego systemu sterowania pozwala ograniczyć czas pracy instalacji, zmniejszyć zużycie energii oraz lepiej kontrolować pracę całego systemu. Dobór metody sterowania zależy od wymagań konkretnej aplikacji.
Zużycie energii zależy od wielu czynników, między innymi temperatury otoczenia, jakości izolacji cieplnej, długości rurociągu, rodzaju przewodów grzewczych oraz zastosowanego systemu sterowania. Odpowiednio zaprojektowana instalacja pozwala ograniczyć koszty eksploatacji bez pogorszenia skuteczności ochrony przed zamarzaniem.
Tak. Elektryczne systemy ogrzewania mogą być stosowane w strefach zagrożonych wybuchem pod warunkiem zastosowania komponentów posiadających odpowiednie dopuszczenia oraz zaprojektowania instalacji zgodnie z obowiązującymi wymaganiami dla stref Ex.
Nie. Ochroną przeciwzamarzaniową obejmuje się również elementy szczególnie narażone na straty ciepła, takie jak zawory, kołnierze, pompy, filtry oraz aparatura kontrolno-pomiarowa. Uwzględnienie tych elementów jest istotne dla zapewnienia skuteczności całego systemu.
Nie. Każda instalacja wymaga indywidualnej analizy i doboru rozwiązania. Różnice w geometrii rurociągu, rodzaju medium, warunkach otoczenia czy wymaganej temperaturze utrzymania sprawiają, że system powinien być projektowany dla konkretnej aplikacji.
System nie pracuje w sposób ciągły. Czas jego pracy zależy od temperatury otoczenia, parametrów instalacji oraz zastosowanego sposobu sterowania. Odpowiednio dobrany układ sterowania uruchamia ogrzewanie tylko wtedy, gdy jest ono rzeczywiście potrzebne, co pozwala ograniczyć zużycie energii.
Tak. W wielu przypadkach istniejące systemy można rozbudować lub zmodernizować, dostosowując je do nowych warunków pracy instalacji lub aktualnych wymagań eksploatacyjnych. Modernizacja może obejmować wymianę przewodów grzewczych, zastosowanie nowoczesnych systemów sterowania, rozbudowę instalacji lub dostosowanie jej do zmienionego procesu technologicznego. Każda modernizacja powinna być poprzedzona oceną stanu istniejącej instalacji oraz analizą warunków pracy.
Każda instalacja przemysłowa wymaga indywidualnego podejścia. Jeśli planujesz zabezpieczenie rurociągów przed zamarzaniem, modernizację istniejącego systemu lub potrzebujesz wsparcia w doborze rozwiązania – skontaktuj się z naszymi inżynierami.
