Akcesoria drobne

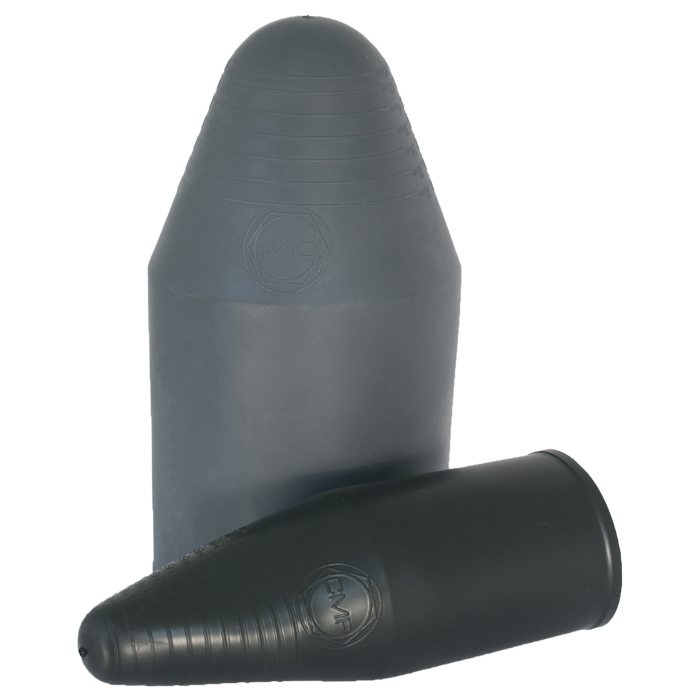

Osłony nakładane na dławice kablowe minimalizują gromadzenie się zanieczyszczeń, pyłów i substancji obcych wokół połączeń kablowych i styków obudowa-kabel. Zapewniają dodatkową ochronę mechaniczną oraz estetyczne wykończenie punktów wprowadzenia kabli do urządzeń

Materiały i odporność:

• LSF (Low Smoke & Fume, halogen-free) - materiał samogasnący, o ograniczonym wydzielaniu dymu i toksycznych gazów, zgodny z klasą UL94 V-0
• PVC – klasyczny materiał o parametrach temperaturowych od –60 °C do +90 °C.
• W przypadku osłon LSF, dopuszczalny zakres temperatur pracy wynosi –60 °C do +130 °C.

Osłony LSF i PVC są kompatybilne z dławicami CMP, w tym seriami SOLO, A2FFC, TC, TMC, TMC2, TMCX, i dostępne w wielu rozmiarach oraz wariantach kolorystycznych. Dzięki właściwościom niskodymowym i bezhalogenowym, wariant LSF jest zalecany do instalacji o wysokich wymaganiach bezpieczeństwa pożarowego – m.in. w tunelach, infrastrukturze podziemnej czy obiektach użyteczności publicznej.

Zastosowanie odpowiedniej osłony zwiększa trwałość, szczelność oraz poziom ochrony całego układu połączeniowego, jednocześnie ułatwiając utrzymanie czystości i estetyki instalacji.

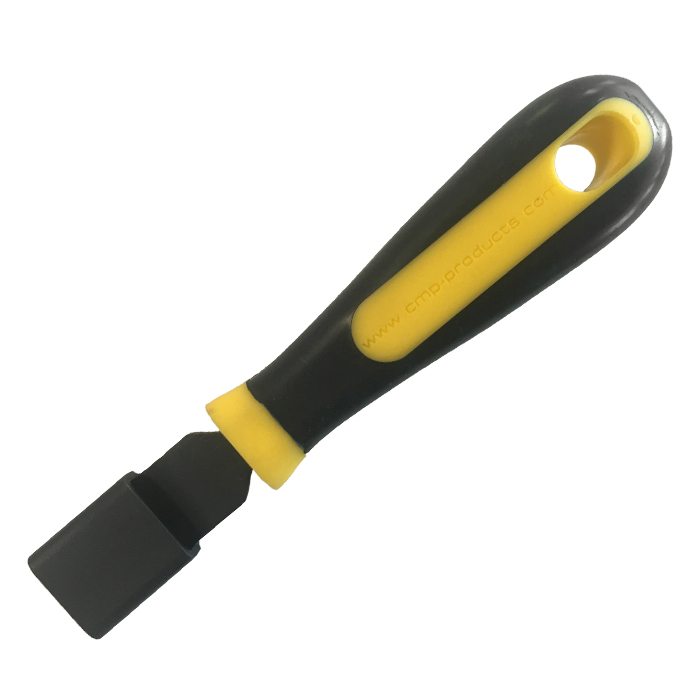

Specjalistyczne narzędzie przeznaczone do właściwego przygotowania splotów pancerza kablowego (Single Wire Armour, SWA) przed zakończeniem instalacji dławicy kablowej

Wykonane z wysokogatunkowej stali nierdzewnej, cechuje się precyzją wykonania, trwałością oraz odpornością na korozję.
Umożliwia wyginanie i formowanie drutów pancerza w jednym płynnym ruchu, co gwarantuje jednolite i powtarzalne przygotowanie na całej długości kabla. Ułatwia prawidłowe zaciśnięcie i zakończenie pancerza w dławicy kablowej, co przekłada się na lepszą efektywność kontaktu mechanicznego i elektrycznego.Dzięki ergonomicznemu kształtowi i kompaktowej budowie narzędzie jest wygodne w użyciu zarówno w warsztacie, jak i podczas prac montażowych w terenie.

Stosowanie Armour Former Tool zwiększa precyzję montażu i redukuje ryzyko uszkodzenia przewodów lub dławicy.
Dostępny w rozmiarze obejmującym średnice drutów pancerza od 1,6 mm do 4,0 mm (model AFT02).

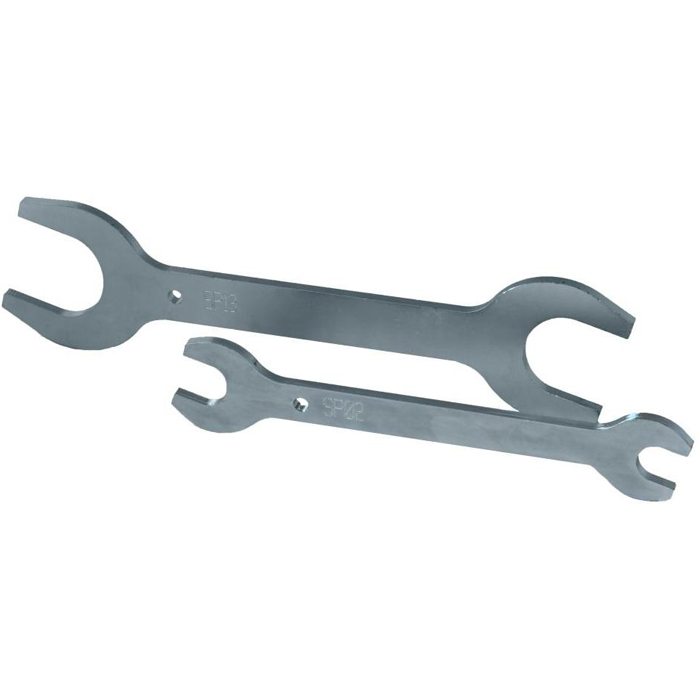

Klucze płaskie są przeznaczone do precyzyjnego dokręcania i luzowania dławic kablowych oraz ich akcesoriów. Narzędzia te zostały zaprojektowane by zapewnić prawidłowe przeniesienie momentu obrotowego na elementy dławicy, przy jednoczesnym wyeliminowaniu ryzyka jej uszkodzenia podczas montażu.

Wykonane z wytrzymałej stali narzędziowej o wysokiej odporności na odkształcenia i ścieranie, klucze gwarantują trwałość oraz zachowanie wymiarowej dokładności nawet przy intensywnym użytkowaniu. Każdy rozmiar klucza dopasowany jest do konkretnego typu i serii dławic CMP, obejmując zarówno gwinty metryczne, jak i NPT.

Dzięki precyzyjnemu spasowaniu z nakrętkami i korpusami dławic, klucze umożliwiają równomierne rozłożenie siły, co pozwala osiągnąć właściwe uszczelnienie zgodne z wymaganiami certyfikatów Ex oraz norm IEC/EN 60079-0 i IEC/EN 60079-14.

Zastosowanie dedykowanych kluczy znacząco redukuje ryzyko poślizgu, deformacji powierzchni gwintów oraz niekontrolowanego przekroczenia momentu dokręcenia. Dostępne są w sześciu rozmiarach (SP1–SP6), umożliwiających obsługę pełnego zakresu dławic CMP.

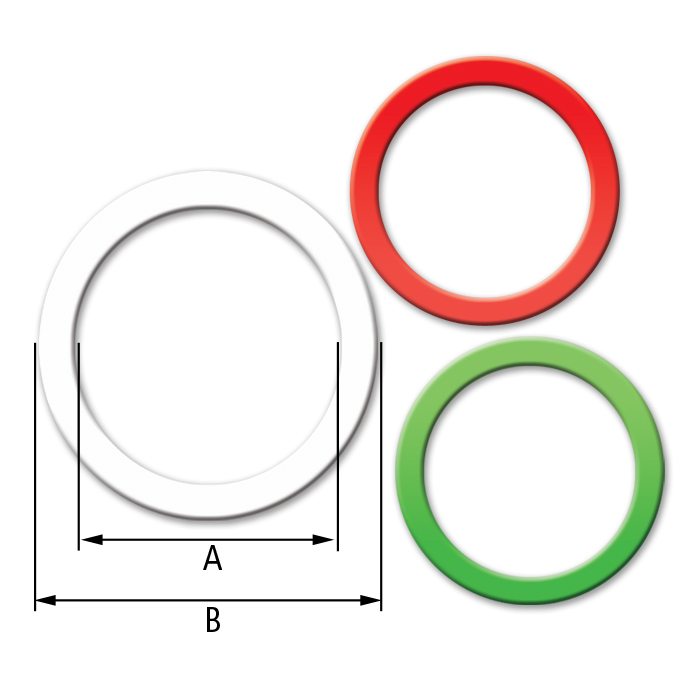

Podkładki uszczelniające gwint wejściowy stosowane na styku obudowa – dławica, służą do zachowania wymaganej klasy szczelności (IP) pomiędzy urządzeniem a dławicą kablową.

Główne cechy techniczne:

• Standardowo wykonane z 2 mm grubości białego nylonu (w wariantach metrycznych), odpornego na szereg warunków środowiskowych, w zakresie temperatur od –60 °C do +130 °C
• Warianty dla gwintów NPT są wykonywane z nylonu, oznaczone kolorem zielonym w celu łatwej identyfikacji
• Przeprowadzone niezależne testy zgodne z normą IEC 60529 potwierdzają, że uszczelki skutecznie utrzymują ochronę IP66, IP67 oraz IP68 przy prawidłowym zastosowaniu
• W razie nieodpowiedniej tolerancji temperaturowej możliwe jest zastosowanie alternatywnych materiałów – np. uszczelek z czerwonego włókna (Fibre Washers) na zamówienie; jednak w środowiskach sub-zero ich użycie wymaga ostrożności ze względu na możliwość absorpcji wilgoci i pęknięć CMP Products Limited

Zastosowanie:

• W instalacjach z urządzeniami Ex z klasą bezpieczeństwa “Ex e” lub w obudowach wymagających zachowania minimum IP54, uszczelka gwintowa jest często niezbędna, szczególnie gdy stosowane są przezroczyste otwory montażowe (untapped through-clearance holes)
• Jeśli otwór obudowy jest gwintowany i prawidłowo dopasowany, użycie uszczelki może nie być wymagane - jednak dobór zależy od klasy ochrony obudowy, norm certyfikacyjnych i specyfikacji instalacji

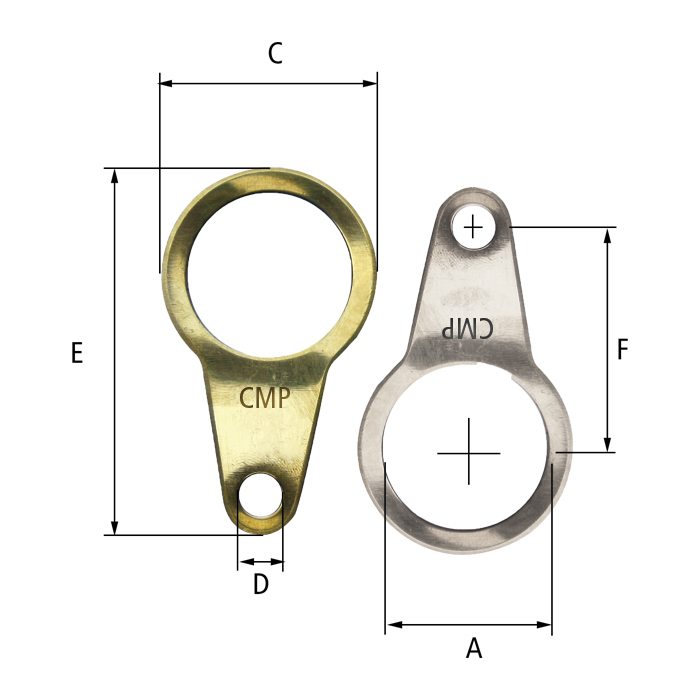

Ucho uziemiające stanowi element zapewniający skuteczne i trwałe połączenie wyrównawcze pomiędzy metalową obudową urządzenia a dławicą kablową. Stosowane jest w celu zagwarantowania ciągłości przewodzenia elektrycznego i bezpiecznego odprowadzenia prądów zwarciowych do systemu uziemienia. Montowane pomiędzy korpusem dławicy a powierzchnią obudowy, ucho tworzy niezawodny styk o niskiej rezystancji kontaktu. Konstrukcja umożliwia instalację zarówno od wewnątrz, jak i od zewnątrz obudowy, w zależności od konfiguracji połączenia.

Podkładki uziemiające produkowane są z mosiądzu niklowanego, stali nierdzewnej lub aluminium, co zapewnia wysoką odporność mechaniczną, trwałość i odporność korozyjną w środowiskach przemysłowych, w tym w strefach Ex e i Ex d. Każdy model jest niezależnie testowany pod kątem obciążenia zwarciowego, potwierdzając jego zdolność do przenoszenia prądów zwarciowych w warunkach eksploatacyjnych.

Dostępne w szerokim zakresie rozmiarów dopasowanych do dławic metrycznych (M20–M75) i NPT (½"–3"), umożliwiają bezpieczne i pewne podłączenie przewodu ochronnego do punktu uziemienia. Precyzyjne wymiary (A, C, D, E, F) zapewniają kompatybilność z poszczególnymi typami dławic CMP.

Zastosowanie ucha uziemiającego jest kluczowe dla utrzymania integralności elektrycznej instalacji i spełnienia wymagań certyfikacji ATEX / IECEx.

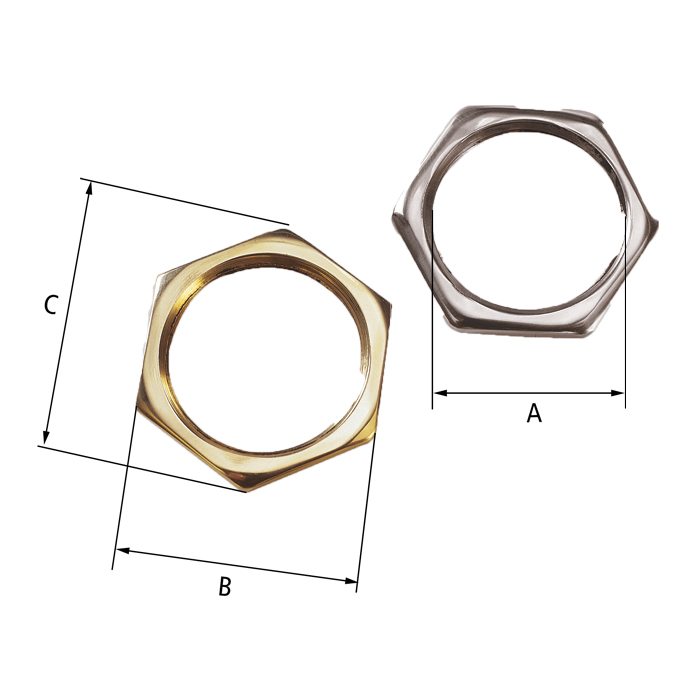

Nakrętki kontrujące / przeciwnarętki służą do stabilnego zamocowania dławic kablowych w otworach w płycie montażowej lub ścianie obudowy, zabezpieczając je przed luzowaniem pod wpływem drgań lub sił mechanicznych.

W ofercie dostępne są wersje wykonane z różnych materiałów: mosiądzu w standardowej i wzmocnionej wersji dla gwintów metrycznych do M32, stal ocynkowana jako ekonomiczna opcja do warunków suchych, aluminium (w szczególności do dławic aluminiowych, by uniknąć korozji galwanicznej), oraz stal nierdzewna, zapewniająca odporność na korozję i zachowanie właściwości mechanicznych w podwyższonych temperaturach. Każdy typ nakrętki jest zoptymalizowany pod kątem trwałości, kompatybilności z odpowiednimi gwintami oraz specyfiką instalacji.

Podczas instalacji nakrętka kontrująca współpracuje z uszczelką gwintową (jeśli stosowana) oraz korpusem dławicy, zapewniając ciasne i trwałe zamocowanie. Dobra jakość i dopasowanie nakrętki kontrującej są kluczowe dla utrzymania klasy ochrony mechanicznej (IP) i integralności połączenia w aplikacjach przemysłowych i strefach Ex.

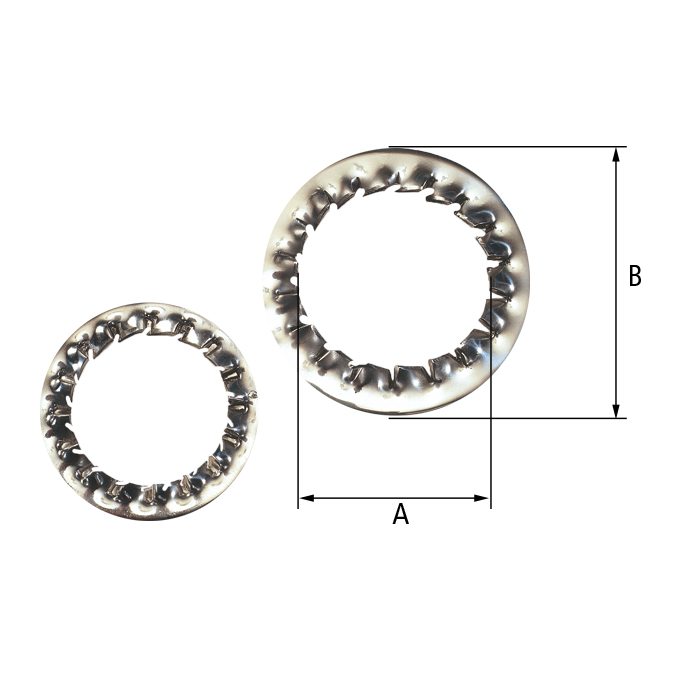

Podkładki zębate (antywibracyjne) to specjalistyczne osprzęty montażowe wykonane ze stali nierdzewnej, które montuje się wewnątrz obudowy, pomiędzy dławicą a nakrętką kontrującą. Ich zadaniem jest zapobieganie samoczynnemu luzowaniu się dławicy pod wpływem drgań, zmian temperatur czy różnic materiałów, co w dłuższym czasie może prowadzić do utraty właściwego dokręcenia lub przecieku.
Zęby podkładki wgryzają się w powierzchnię dławicy lub obudowy, tworząc fizyczną blokadę ruchu obrotowego. Zgodnie z klauzulą 6.4.1 normy IEC 60079-14, samoczynne luzowanie się dławic powinno być eliminowane, ponieważ może wystąpić nawet bez drgań, w wyniku różnicy temperatur lub naprężeń wynikających z materiałów. Podkładki zębate stanowią skuteczne rozwiązanie tego problemu.

Podkładki zębate CMP są wykonywane z wysokogatunkowej stali nierdzewnej A2 lub A4, co zapewnia odporność na korozję, utlenianie i wpływ czynników środowiskowych. W środowiskach o podwyższonej agresywności chemicznej (np. morskim lub petrochemicznym) zalecane jest stosowanie wersji A4 (stal kwasoodporna).

Zęby są profilowane pod kątem optymalnego tarcia i siły docisku, co zwiększa efektywność blokowania ruchu obrotowego dławicy. Kierunek uzębienia pozwala na zastosowanie zarówno po stronie wewnętrznej, jak i zewnętrznej obudowy - w zależności od wymagań instalacji. Dzięki swojej elastyczności i zębom sprężystym, podkładka kompensuje niewielkie różnice w naprężeniu gwintu i rozszerzalności cieplnej między dławicą a obudową, utrzymując stabilność połączenia nawet przy zmianach temperatury i wibracjach.

Podkładki są kompatybilne ze wszystkimi seriami dławic CMP, zarówno z gwintami Metric (M16–M100), jak i NPT (½”–3”). Podczas montażu zaleca się umieszczenie ich od strony wewnętrznej obudowy, pomiędzy dławicą a nakrętką kontrującą - zgodnie z zaleceniami producenta.

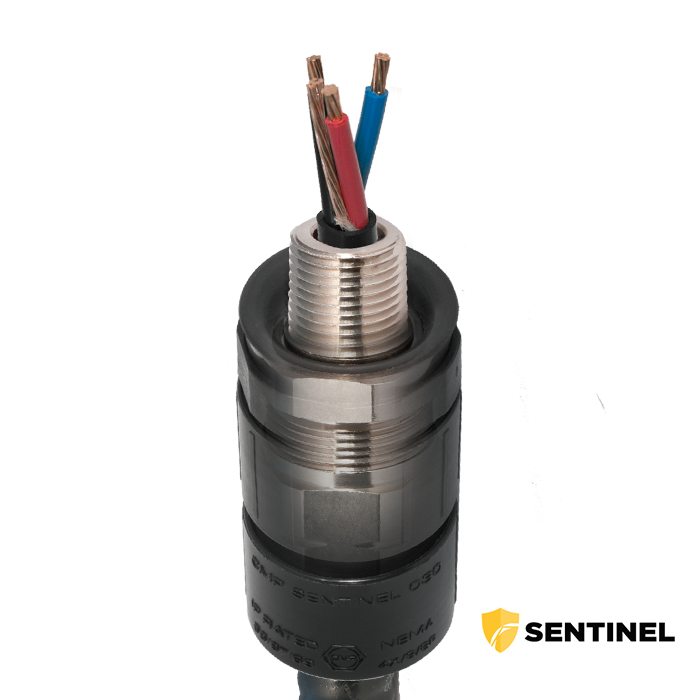

Osłona antykorozyjna Sentinel przeznaczona jest dla dławic kablowych typu TMC2 i TMC2X, by zabezpieczać punkty przejścia kabli w ekstremalnie agresywnych środowiskach.

Urządzenie stanowi sztywną, mechaniczną barierę, która hermetycznie otacza dławicę i uszczelnia styk między obudową urządzenia a dławicą, zarówno w miejscach z gwintem, jak i otworach przelotowych. Osłona zapewnia wysoką odporność na działanie potasu, promieniowanie UV, mgłę solną oraz substancje chemiczne – certyfikowana odporność testami potasowymi i testem natrysku morskiego (ASTM B117) CMP Products Limited.

Charakteryzuje się klasą ochrony IP66, IP67 i IP68, odpornością udarową do 20 J (nawet w temperaturze –60 °C), oraz zakresem pracy w temperaturach od –60 °C do +110 °C. Dzięki łatwej instalacji oraz możliwości inspekcji bez konieczności demontażu całej dławicy, Sentinel znacząco zwiększa trwałość i bezpieczeństwo eksploatacyjne instalacji.
